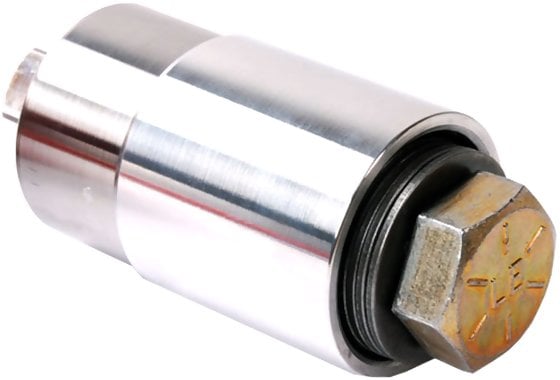

AWS RDIOA-50 Dispositivo Estándar de Prueba de Apriete, 50 Oz-in, 1/4" Accionamiento Cuadrado.

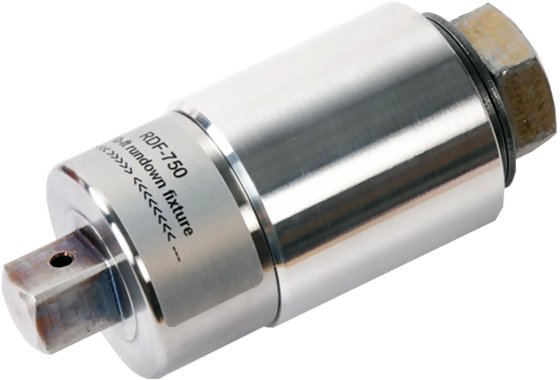

AWS RDF Dispositivo de rodaje - Simuladores de unión para comprobadores de torsión

---

Necesario para una medición precisa del par de herramientas de torsión controladas por motor (eléctricas, hidráulicas o neumáticas)

---

Fabricante: AWS

---

Garantía: Un año

---

Los simuladores de unión o dispositivos de rodaje son necesarios para una medición precisa del par de herramientas de torsión controladas por motor (eléctricas, hidráulicas o neumáticas). Simulan las condiciones de aplicación del mundo real, permitiendo que el motor de la herramienta eléctrica acelere para girar libremente varias veces antes de generar resistencia a la rotación. La resistencia aumentará hasta que se alcance el par al que está ajustado el embrague de la herramienta y esta se detenga o apague.

Están fabricados en acero mecanizado con el tamaño de accionamiento apropiado según sea necesario. Internamente, se componen de una serie de arandelas Belleville, diseñadas para comprimirse a medida que el perno se aprieta. Al variar la disposición de estas arandelas, se pueden simular varias tasas de unión: blanda, media y dura. A menos que se especifique lo contrario, los simuladores de unión están configurados para simular una unión media. Las tasas de unión pueden ser ajustadas por el usuario cambiando la orientación de las arandelas Belleville (invirtiéndolas).

Las uniones blandas o duras se definen por los grados de rotación o el aumento de par por grado de rotación. Una unión blanda proporciona a la herramienta más tiempo para operar y generalmente produce resultados de prueba más repetibles; por el contrario, la unión dura proporciona menos tiempo para que la herramienta opere y generalmente produce más variación.

Según ISO 5393;
• Unión DURA, que es de 30 grados o menos de rotación desde el "ajuste" hasta el final.
• Unión MEDIA, que generalmente es de 180 a 400 grados de rotación desde el "ajuste" hasta el final.
• Unión BLANDA, que suele ser de 720 grados o más de rotación desde el "ajuste" hasta el final.

Características

---

• Cuerpo de perno y tuerca roscados para simular una unión atornillada. En los modelos Standard, HD y HE, el perno es estándar y fácilmente reemplazable de múltiples fuentes
• El componente de compresión son arandelas Belleville individuales que se pueden organizar para adaptarse a la tasa de unión deseada.
• Los modelos HD son de acero aleado tratado térmicamente para una característica de larga duración.
• Los modelos HE son para clientes que desean que sus componentes estén contenidos, particularmente al revertir con herramientas de altas RPM. Las arandelas y el cuerpo de la tuerca están contenidos y no se pueden separar fácilmente.
• Los modelos B son para clientes que desean todos los componentes contenidos. Tuerca, perno, arandelas y cuerpo de la tuerca están todos contenidos.
• Rodajes personalizados disponibles, consulte
• Se puede suministrar con pernos métricos, consulte

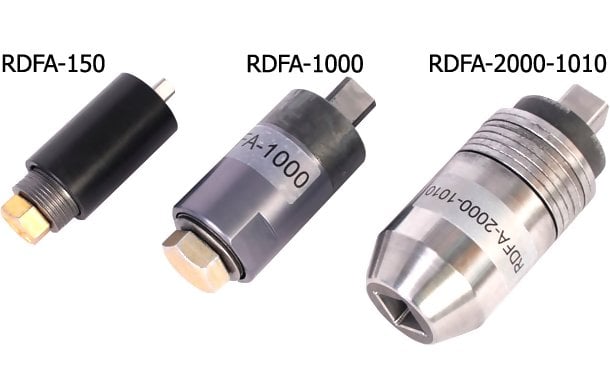

Modelos de dispositivos de rodaje

---

* El rango utilizable del dispositivo de rodaje varía según la herramienta y la aplicación. Si tiene alguna inquietud, contáctenos para revisar su aplicación.

** Los dispositivos de rodaje de 1/4" y 3/8" de accionamiento incluyen adaptador de broca para herramientas de 1/4" de accionamiento

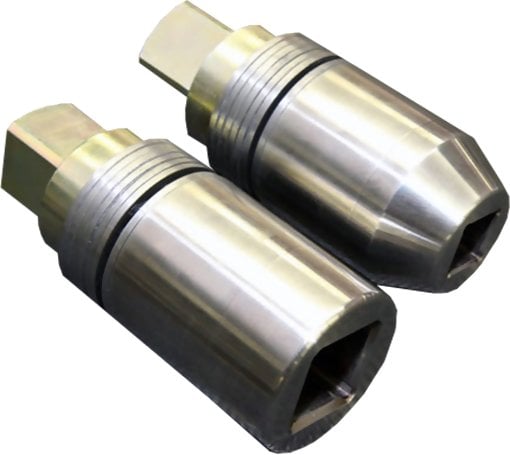

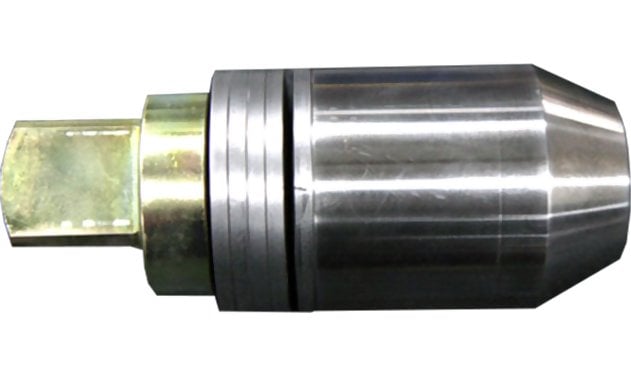

Rodajes especiales

---

• Modelo encapsulado HD - El dispositivo de rodaje de la serie HE se compone de una cubierta, cuerpo roscado, perno y arandelas encapsuladas.
• Modelo encapsulado B - El dispositivo de rodaje de la serie B se compone de una cubierta, cuerpo roscado encapsulado, perno, tuerca y arandelas. Todos los componentes están contenidos.

Por favor, contáctenos para más información sobre nuestros rodajes personalizados.
